בור חלחול

פלג פתרונות למי גשמים החברה המובילה בישראל עבור פתרונות ניקוז מי גשמים. ההתמחות העיקרית של החברה היא התקנת בורות חלחול למי גשם.

לקבלת פרטים על בור חלחול או הצעת מחיר משתלמת חייגו : 09-7666343

בור ניקוז, הידוע גם בשמו בור חלחול מים כשמו כן הוא – מיועד עבור חלחול מי הגשמים אל המאגרים התת קרקעיים. על המיקום והמידות של בו חלחול מים מחליט המהנדס ועומדים בפניו לא מעט שיקולים בטרם יקבל את ההחלטות החשובות.

בור חלחול מי גשם בעל תפקיד חשוב ומהותי בהזרמת המים ושמירה על משק מים תקין, בעיקר במדינה שהגשמים בה אינם רבים ומשק המים לשימוש דל ומצומצם. כיום ישנם סוגים רבים של בורות חלחול המיועדים להזרמת מי הגשמים וכל שנותר הוא לבחור את הנכון והמתאים ולדאוג להתקנתו בצורה הטובה ביותר.

בור חלחול הוא בור שאליו נאספים מי גשמים היורדים במקום מסוים ודרך צינור בור חלחול המחובר אליו הם מוזרמים בצורה מבוקרת ומסודרת אל מאגרי המים התת קרקעיים – שם הם אמורים לזרום בבטחה מבלי להגיע אל פני השטח. גם לבור וגם לצינור יש תפקיד חשוב מאד, שכן אם מה מהם מקולקל או שיש בו פגם או תקלה – החלחול לא יתבצע כמו שצריך ויתעורר חשש להצפה. ישנם בורות וצינורות חלחול בגדלים ומידות שונים על מנת שאפשר יהיה להתאים אותם לתנאי שטח או אתרים שונים.

מי שמפקח על העבודה של בחירת צינור בור חלחול, כמו גם על בור החלחול עצמו – הוא מהנדס שיש לו ידע וניסיון בתחום של הזרמת נוזלים ושפכים. על מנת לקבל את ההחלטה עליו לדעת מה סוג הקרקע באתר המיועד להתקנה, מה המידות הדרושות לצינור על מנת שהוא אכן יזרים את המים אל העומק הדרוש וכמובן מה המיקום האידאלי שבו יהיה הכי כדאי להתקין את הבור והצינור. כיום ניתן להשיג צינורות איכותיים העשויים מחומרי גלם ברמה גבוהה וכך אין חשש שייגרם נזק לצינורות בעת זרימת המים בהם.

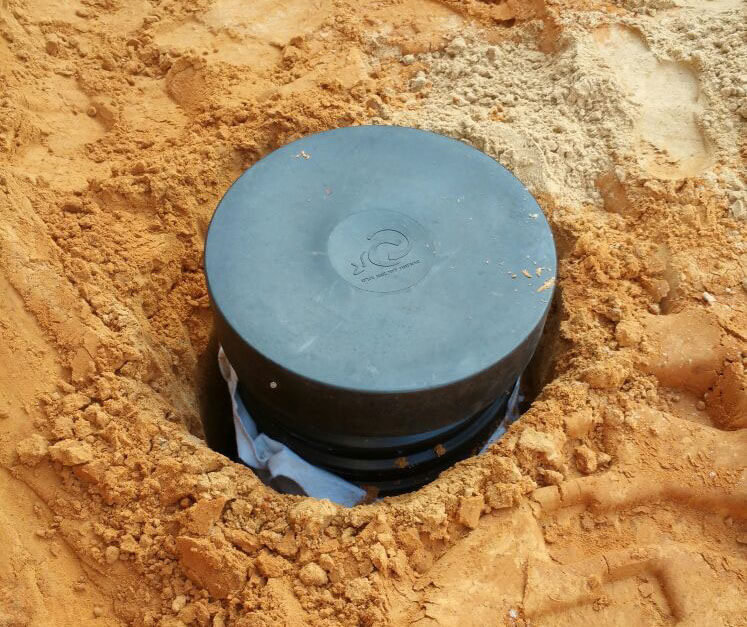

בור חלחול למי גשם
בור חלחול למי גשם

החשיבות של פיקוח אחר פעילות של צינור בור חלחול

כאמור – במידה והצינור אינו מזרים את המים לכיוון המאגר התת קרקעי ייתכן והאזור כולו יוצף במים. במידה ומדובר באזור מוגרים – יכולים בתים פרטיים או מרתפים להיפגע מכמות המים שתעלה אל פני השטח ואם התקלה קורית

בשכבה הפנימית של הקרקע – עלולים המים לחלחל ולפגוע בתשתיות ובשלד של בנייני מגורים או מבנים אחרים באזור.

זו הסיבה כי צינור בור חלחול חייב להיות תקין כל הזמן ולא בכדי יש ביקורות ומעקבים תכופים על מנת לוודא שאין סתימה או תקלה בצינורות.

צינור בור חלחול יכול להיות עשוי מסוגים שונים של חומרי גלם, ישנן כמה מידות אפשריות לקוטר שלו וכמובן שאפשר להאריך או לקצר אותו על פי תנאי השטח. מדובר באביזר חובה בעולם של טיפול במים או שפכים וכל מהנדס מכיר את התכונות האוניברסליות של צינורות אלה על מנת לדעת בדיוק איזה יתאים עבור כל שימוש.

התאמת בורות חלחול על ידי מהנדס

על מנת להתאים בורות חלחול צריך המהנדס לקחת בחשבון לא מעט פרמטרים. ביניהם נוכל למצוא:

  • האזור הגאוגרפי וכמות המשקעים הממוצעת בו.
  • סוג הקרקע או האדמה במקום.
  • העומק הצפוי של בור החלחול על מנת להזרים את המים אל המאגרים התת קרקעיים.
  • בור חלחול מי גשם עלות – חשובה לשם בחינת הכדאיות של הפרויקט כולו וההערכות הכלכלית.

לאחר שהקדיש את תשומת הלב הנדרשת אודות פרט בור חלחול ולפרמטרים הנ"ל אפשר לעבור לשלב המעשי של התהליך ולהתקין בור חלחול מי גשם כפי שהוחלט ונמצא לנכון.

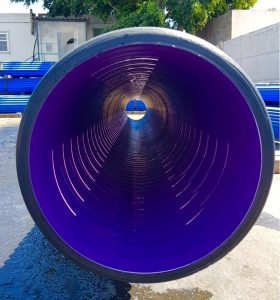

בור ספיגה מבטון
בור ספיגה מבטון

חשיבות בהתקנת בור חלחול?

במידה ואין חלחול איכותי עלול להיווצר מצב שבו שכבת המים התת קרקעית תהיה קרובה לפני השטח. המשמעות היא סכנה להצפות במקומות מסוימים ואפילו בתוך בתים פרטיים.

על מנת לוודא שלא תתרחש הצטברות של מים על פני הקרקע באופן בלתי מבוקר חשוב מאד שיהיה מה שיזרים את המים לכיוון הנכון – כלומר אל הצנרת שמובילה אל המאגרים התת קרקעיים.

דבר נוסף וחשוב הוא ווידוא שהשכבה התת קרקעית נמצאת מספיק רחוק מפני השטח על מנת שלא לפגוע בבסיסים של מבנים, בניינים או מבנים אחרים. לכן חשוב להתקין בורות חלחול בכל מקום שבו יש סיכון להצטברות מים על פני השטח.

חברת פלג פתרונות למי גשם הוותיקה ובעלת הניסיון הרב ביותר בנושא של בורות חלחול מי גשם וזמינה לספק לכם פרט בור חלחול ומענה בכל שאלה שתהיה.

הוראות התקנה בורות חלחול מי גשם
הוראות התקנה בורות חלחול מי גשם

הוראות התקנה עבור בורות חלחול "פלג"

כללי

א. צינורות קזפלקס נושאים תו תקן ישראלי, ת"י 73592 ות"י 21138 בקשיחות טבעתית SN8.
ב. הצינורות מיועדים לתיעול וניקוז תת-קרקעי.
ג. הצינורות מיוצרים באורך 6,7,10,12 מטר או בהתאם לדרישות הלקוח.
ד. הצינורות מסופקים עם אטמי גומי תואמים לקוטר הצינור EPDM (במידה ונדרש ע"י הלקוח).
ה. חיבור בין הצינורות יהיה באמצעות מחברי שקע/תקע (מצמד פעמון)

העמסת הצינורות, פריקתם ושינועם באתר ייעשו בזהירות, בעזרת כלים מכניים מתאימים, באופן שימנע פגיעה בצינור.

פריקה ושינוע

  • הצינורות תעשה באמצעות רצועות הרמה תקניות (רוחבן לא פחות מ- 50 מ"מ).
  • אין להשתמש בשרשראות או חבלים מכל סוג ואין להשחיל רצועה או שרשרת או חבל דרך הצינור.
פריקה ושינוע צינורות בורות חלחול
פריקה ושינוע צינורות בורות חלחול

קידוח להחדרת צינורות

  • הקידוח יבוצע בהתאם לתכניות ותוך הקפדה על כללי הבטיחות הקבועים בחוקים והתקנות.
  • עומק הקידוח יבוצע על פי הגדרת המתכנן ובהתאמה לסוג הקרקע.
  • קידוח החור יבוצע בסמוך להשחלת הצינורות.

קוטר הקדח

  • קוטר הקדח של בור חלחול יהיה גדול ב 2- מידות מקוטר הצינור. לדוגמא: צינור קוטר 400 מ”מ קידוח קוטר 600 מ”מ.
  • במקרה שסוג הקרקע באתר אינה מסוגלת לספק תמיכה לדופן הבור יינתן מענה ע"פ הוראת המתכנן / מהנדס.
קוטר הקדח של בור החלחול
קוטר הקדח של בור החלחול

עומק הבור

  • עומק הבור יקבע ע"פ דו"ח יועץ קרקע ו/או מינימום 7 מ"א וכ 2- מ"א בשכבת החול.
  • במהלך התקנת הצינור הבור/הקדח צריך להיות יבש.
  • רוב החלחול מתרחש בשכבה המחלחלת.
עומק בור חלחול
עומק בור חלחול

ריפוד המרווח בין הצינור לבור

  • המרווח ירופד בשכבת חול או אגריגט הקטן מ 5- מ"מ וקטן מ 20- מ"מ, המילוי הינו לכל עומק הבור.
  • את הצינור המוחדר יש לנער ולסייע לחול/ אגריגט לחדור פנימה. ברום הצינור יש להתקין תקרה ומכסה/ רשת ע"פ העומסים שנקבעים ע"פ התקן (1205)
ריפוד המרווח בין הצינור לבור
ריפוד המרווח בין הצינור לבור

התקנת הצינורות

  • התקנת הצינורות תהיה בהתאם לתוכנית מאושרת מראש של מתכנן מוסמך לכך.
  • סטייה מהתוכנית המאושרת וההוראות המתכנן מותנות באישור בכתב של המתכנן.
  • הצינורות יותקנו בבור שאינו עולה מעל 2 מידות מהצינור המיועד.
  • צינורות לא יונחו על משטחים קשים כגון: סלע, בטון, משטח מרוצף.

חומר מילוי מסביב הצינור

החומרים לשימוש מסביב לצינור ובמילוי החוזר יהיו כדלהלן:

  • חול מובחר לפי תקן ישראלי 3 (SP,SW, SM).
  • חומר גרנולרי – מצע סוג א' או ב' (GP, GM).
  • חצץ (GW) – לפי ת"י 1886 או ת"י 1885.
  • גודל גרגר מקסימלי של חומר המילוי 20 מ"מ.

בדיקה מקדימה

  • חובה לוודא התקנת מוטות אבטחה בין 80-100 ס"מ מהקצה העליון של הצינור.
  • חובה לעטוף הצינור בבד גאו טקסטיל 200-400 גרם.
  • חובה להתקין מכסה זמני או קבוע על מנת לשמור על ניקיון בור החלחול במהלך עבודות הבניה.
  • הצינורות והאטמים ייבדקו חזותית לפני הנחת הצינורות , על מנת לוודא שהם מתאימים למתוכנן ושאינם פגומים או מלוכלכים.
  • במקרה של צינורות פגומים יש לסמן את מקום הפגם ולסלק מהאתר על מנת למנוע טעויות.
  • אין להשאיר בור פתוח!

קידוח הבור יתבצע בסמוך להשחלת הצינור.

דגשים להנחת צינורות בתנאי שטח מיוחדים

מי תהום

  • אישור יועץ מתכנן חובה!
  • השחלת הצינורות תעשה בבור יבש.
  • פני מי התהום בתעלה יורדו באמצעים נאותים, עד להשלמת הביצוע.

חיבור צינורות

  • חיבור בצינורות יתבצע באמצעות "שקע תקע", באמצעות אטם שסופק ביחד עם הצינורות. יש לוודא כי האטם תקין, ללא פגמים ונקי מלכלוך.
  • הצינור יחובר כך שכיוון הזרימה יהיה מזכר לנקבה.
  • יש לנקות היטב את קצות הצינור ואת האטם.

הרכבת אטם צידי

צינור קזפלקס – הרכבת האטם לפי האיור

  • יש למרוח משחת החלקה (מסופקת ע"י היצרן בלבד) על גבי האטם והצינור.
  • חיבור הצינורות יתבצע בדחיפה ידנית של צינור כנגד צינור.
  • כיוון הצינור יתבצע בצורה ידנית.
  • אין לדחוף את הצינור במגע ישיר של כלים מכאניים, אלא באמצעות דחיפה ידנית של הצינור.
חתך התחברות ניקוז לצינור מחורץ / לא מחורץ "פלג"
חתך התחברות ניקוז לצינור מחורץ / לא מחורץ "פלג"

מילוי ראשוני

המילוי הראשוני מיועד להעניק לצנרת תמיכה ויציבות, מניעת תזוזות, צמצום מעוות והגנה מפני פגיעת עצמים קשיחים.

חומר המילוי יהיה:

  • חול מובחר (SP, SM, SW) לפי תקן ישראלי 3.
  • חומר גרנולרי – מצע סוג א' או ב' (GP, GM)
  • חצץ (GW) – לפי ת"י 1886 או ת"י 1885 .
  • גודל גרגר מקסימאלי של חומר המילוי 20.0 מ"מ.
  • חומר המילוי יפוזר ידנית לכל רוחב ועומק הבור.
    כל שכבת מילוי תצופף משני צידי הצינור באמצעות מהדק ידני או אמצעי ציפוף קלים (עד 1.2 טון) לדרגה שנקבעה ע"י המתכנן.
  • בעת הציפוף יש להקפיד שהצינורות לא יפגעו, יוסטו או יתרוממו.
  • במידה ונדרשת הרטבה של החומר המילוי יש להרטיב בצורה מבוקרת, כך שלא ייווצרו שלוליות וציפה של הצינור.

מילוי סופי

  • מילוי סופי יתבצע מעל יציקת הבטון על פני הקרקע.
  • המילוי יתבצע מקרקע מקומית או מיובא בתנאי שלא מכיל חומר אורגני או אבנים גדולות מ 30- מ"מ או לפי אישור המתכנן.
  • הידוק המילוי בכלים כבדים מותר במידה וגובה הכיסוי הכולל מרוחק ב 45- ס"מ מדופן הצינור.
  • בכל מקרה אין לעלות עם רכב כבד על פני הצינור אלא לאחר הנחת תיקרה ומכסה מתאים ע"פ תקן ישראלי 124.

שירות שדה פיקוח והדרכה

  • חובה על הקבלן והמפקח לקבל הדרכה ופיקוח מפורטים באתר מחברת "פלג"
    לגבי אופן השחלת הצינורות, באמצעות שירות – השדה בנוכחות מנהל הפרויקט או מי שטעמו.
  • ההדרכה האמורה לא משחררת את הקבלן מאחריותו הכוללת לעבודה ולמוצר.
מבט על - מכסה יציקת בטון / רשת פלדה יצוקה
מבט על – מכסה יציקת בטון / רשת פלדה יצוקה

למידע נוסף ויצירת קשר – השאירו פרטים באמצעות טופס צור קשר

מהו בור חלחול?

בור חלחול הינו בור ניקוז מיועד עבור חלחול מי הגשמים אל המאגרים התת קרקעיים.

מה תפקידו של בור חלחול מי גשם?

תפקידו של בור חלחול הינו חשוב ומהותי מפני שהוא אחראי על הזרמת המים ושמירה על משק מים תקין, בעיקר במדינה שהגשמים בה אינם רבים ומשק המים לשימוש דל ומצומצם.

אילו סוגים של בורות חלחול קיימים?

כיום ישנם סוגים רבים של בורות חלחול המיועדים להזרמת מי הגשמים וכל שנותר הוא לבחור את הנכון והמתאים ולדאוג להתקנתו בצורה הטובה ביותר.

מי רשאי להתאים ולהתקין בור חלחול?

התאמת בורות חלחול נעשית אך ורק על ידי מהנדס מורשה.

אילו פרמטרים צריך לקחת בחשבון כאשר מתאימים בורות חלחול?

צריך לקחת בחשבון 4 פרמטרים: את האזור הגאוגרפי וכמות המשקעים הממוצעת באזור בו מותקן בור חלחול. את סוג הקרקע או האדמה במקום. את העומק הצפוי של בור החלחול על מנת להזרים את המים אל המאגרים התת קרקעיים. וכמובן את המחיר לשם בחינת הכדאיות של הפרויקט כולו וההערכות הכלכלית.
