הוראות התקנת תעלות ניקוז

תיאור

תעלות SABDRAIN
תעלות SABDRAIN

תעלות SABDRAIN מסופקות כשהן אינן מורכבות.
התעלות והרשתות ארוזות בנפרד על משטחים (תמונה 1)
לתעלות יש שפה מובנית, מה שמאפשר לערום אותם בערימה (תמונה 2), כדי למנוע עיוותים ונזקים במהלך ההובלה.
הרכבה של התעלות והרשתות במפעל אפשרית לפי דרישה ובתשלום.

מרכיבים

מרכיבי תעלות SABDRAIN
מרכיבי תעלות SABDRAIN

הרכבה של תעלות

1. הכנס את מסילות המתכת לחיזוק (בדגמים בהן הן נמצאות) כשהקצוות העליונים פונים כלי מעלה (תמונה 3)
2. הרכב את הרשתות (תמונה 4)
3. הברג והדק את הברגים והעוגנים (תמונות 5 ו-6). הרחב את העוגנים כך שיהיו מוטים בזווית של 45 מעלות לתעלה (תמונות 7 ו-8).
4
הרכב את התעלות יחד עד לאורך הרצוי. כל תעלת ניקוז צריכה להיות מוכוונת לזאת שאחריה לאורך כל הדרך עד שהשפה נלחצת למקומה (תמונה 9 ו-10).

הרכבת תעלות ניקוז
הרכבת תעלות ניקוז

התקנה של התעלות

התקנת תעלות ניקוז
התקנת תעלות ניקוז

1. חפור תעלה בגודל הנכון (תמונה 18). הקרקע חייבת להיות לחוצה היטב (תמונה 11).
2. הנח מצע בטון לפי העובי המומלץ (תמונה 18).
3. הנח את התעלה על הקרקע (תמונה 12).
4. בצע מילוי חוזר לרוחב של התעלה עם בטון מתאים ובעובי הממולץ. הבטון חייב להיות רוטט ובר מריחה, כך שימלא את כל הסדקים, במיוחד אלו הנמצאים מאחרי הקצוות התומכים של הרשתות (תמונות 12 ו-13) עבור רמת עומס כבדות (E600,F900) אנחנו מציעים לחזק את הבטון עם מוטות פלדה כדי לפזר טוב יותר את העומס.
5. כשהבטון מתקשה ניתן להמשיך לרצף באמצעות אספלט, מרצפות או אבני מדרכה. בשלב זה מומלץ לכסות את הרשתות עם כיסוי פלסטיק כדי לא ללכלך אותן (תמונה 14).

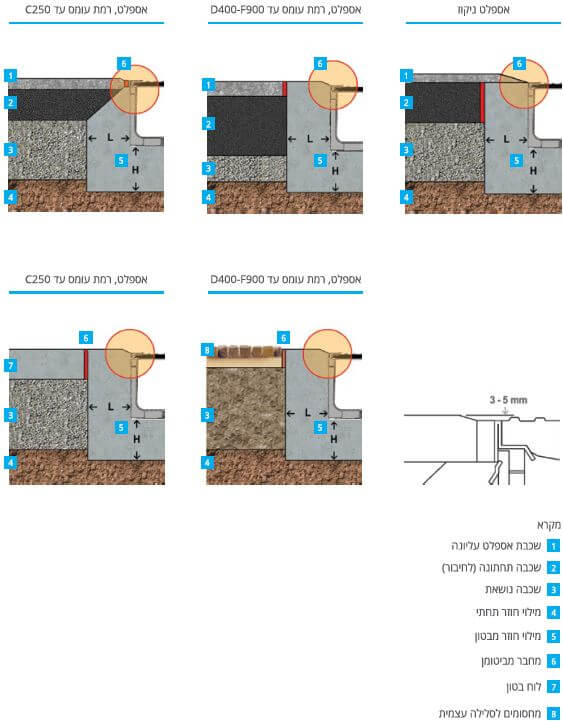

דוגמאות להתקנה

דוגמאות להתקנת תעלת ניקוז
דוגמאות להתקנת תעלת ניקוז

מידות לתומכי הבטון

תומכי תעלת ניקוז
תומכי תעלת ניקוז

מידות לתומכי הבטון

איכות הבטון שבשימוש למצע ולמילוי החוזר הוא חיוני מאוד לתוחלת החיים של התעלה ולעמידות של בעומסים.
התכונות הבאות הן דרישות בסיסיות:
1. מומלצת רמת חוזק לחיצה של RCK (EN 206-1)
2. תלכיד החצץ עם קוטר מקסימלי של 8 מ"מ (DMAX). לא מגיב לתרכובות אלקליות וחייב להיות מלט עמיד בכפור.
אנחנו ממליצים להרעיד את הבטון כדי למנוע בועות אוויר וכדי להיות בטוחים שהבטון נדבק בצורה מושלמת לתעלה.

רמת עומס מתאימה

בחר תעלת SABDRAIN בהתאם לרמת העומס הנחוצה

רמת עומס מתאימה לתעלת ניקוז
רמת עומס מתאימה לתעלת ניקוז
